内网穿透

SSH 多终端 linux 远程访问 xshell xftp 云 frp
深度学习
发布日期:   2023-10-10

1.用于在公开网络环境访问特定局域网环境下的节点
2.需要有一个具有公网IP的服务器作为中转节点，可参考阿里云、腾讯云，这里我们选用腾讯云服务器
3.需要使用frp，详情可见Github项目
4.可以使用xshell、xftp进行远程管理，软件下载见官网下载免费的教育版即可
5.原参考教程可见中之的视频

配置frp文件

  • 分别下载frp客户端frpc与frp服务端frps, windows 64位下载 windows_amd64，linux下载linux_amd64
  • 客户端即局域网中需要穿透到外网的节点，服务端即为作为中转的云服务器

本地配置

可以先在本地上把配置⽂件编辑好，再上传到Windows PC和Linux

  • 配置服务端文件frpc.ini：
    [common]
bind_port = 7000
vhost_http_port = 8080
  • 其中bind_port是SSH用端口，vhost_http_port是用来映射Jupyter notebook的端口，完整的参数可以参考frps_full.ini ，这⾥不作展开；
  • 配置客户端文件frpc.ini:
    [common]
server_addr = [cloud_ip]
server_port = 7000

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 6000

[web]
type = http
local_port = 8888
custom_domains = [cloud_ip]
  • 主要修改了server_addr为我们的云服务器IP, 并配置了两个映射规则，分别是SSH与web，用于SSH远程访问与映射jupyter notebook。
  • 将frp分别上传到服务器和客户端（可以把没⽤的⽂件删掉，服务端只保留frps相关的文件，客户端只保留frpc相关的文件）

中转服务端设置

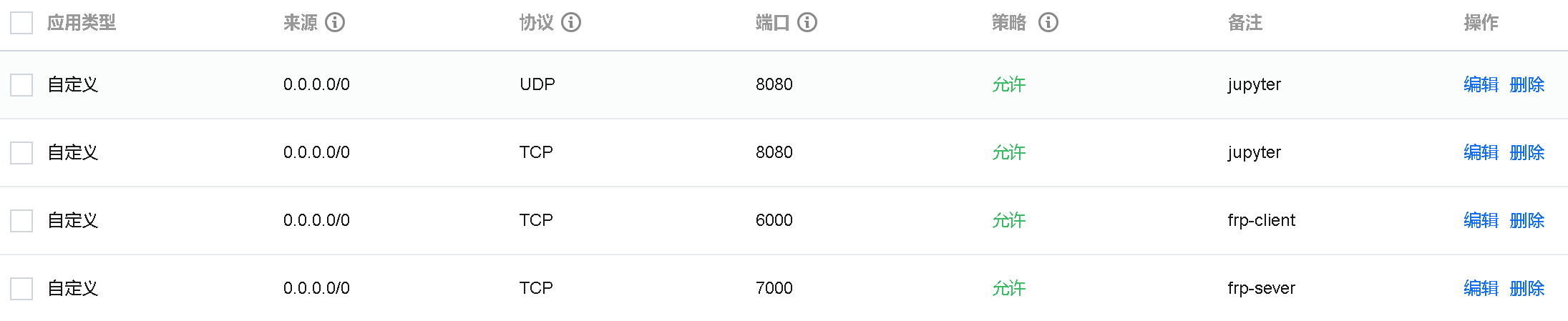

  • 在服务器防火墙开启配置文件中的端口
    13.内网穿透-2
    不确定协议类型可以两个都加上

启动frp进程

先使用命令符加载进frp文件侠下

  • 服务端
    ./frps -c ./frps.ini
    出现权限问题可使用chmod 777 ./frps提升frps文件权限
  • 客户端
    frpc -c frpc.ini
    linux 命令：
    ls #列出当前目录的所有文件和子目录名称
CD #用于更改当前工作目录 cd ..为返回上一级
pwd #用于显示当前所在的工作目录的全路径名称
    windows 命令：
    dir #列出当前目录的所有文件和子目录名称
CD #用于更改当前工作目录 cd ..为返回上一级
  • 在其他电脑上使用ssh测试：
    windows命令行：
    ssh username@cloud_ip -p portnumber
    mac命令行：
    ssh -p portnumber username@cloud_ip
    xshell：
    ssh username@cloud_ip portumber

自启动配置

云端linux

  • 确保安装了systemd
    # yum
yum install systemd
# apt
apt install systemd
  • 使用文本编辑器，如 vim 创建并编辑 frps.service 文件。此处的文件名称决定了服务的名称。
    vim /etc/systemd/system/frps.service
    或
    vim /lib/systemd/system/frps.service
  • ps: 1. /lib/systemd/system/（或 /usr/lib/systemd/system/）
    • 系统级服务文件存放位置
    • 通常由软件包管理器自动安装到这里
    • 不建议直接修改这里的文件（系统更新可能覆盖）
      2./etc/systemd/system/
    • 用户自定义服务文件存放位置
    • 优先级高于 /lib/systemd/system/
    • 适合用户自己创建的服务
  • 写入以下内容：
    [Unit]
Description=Frp Server Service
After=network.target

[Service]
Type=simple
User=root
#此处用户名需要修改
Restart=on-failure
RestartSec=5s
ExecStart=/root/frp_0.51.3_linux_amd64/frps -c /root/frp_0.51.3_linux_amd64/frps.ini
#此处文件路径需要修改
LimitNOFILE=1048576

[Install]
WantedBy=multi-user.target
    路径要使用绝对路径，可以通过pwd来查看路径
  • 使用以下命令，实现开机自启动：
    systemctl daemon-reload
systemctl enable frps
systemctl start frps
systemctl status frps
    显示以下内容则表示自启成功：
    13.内网穿透-3
    命令功能参考如下：
    systemctl start frps #启动frps
systemctl enable frps #打开自启动
systemctl disable frps #关闭自启动
systemctl restart frps #重启进程
systemctl stop frps #停止进程
systemctl status frps #查看进程日志

linux客户端

同上，使用vim /lib/systemd/system/frpc.service创建并编辑 frpc.service 文件。写入以下内容：

[Unit]
Description=Frp cliant Service
After=network.target

[Service]
Type=simple
User=ps
#此处用户名需要修改
Restart=always
RestartSec=5
ExecStart=/home/ps/tools/frp_0.51.3_linux_amd64/frpc -c /home/ps/tools/frp_0.51.3_linux_amd64/frpc.ini
#此处文件路径需要修改
LimitNOFILE=1048576

[Install]
WantedBy=multi-user.target

路径要使用绝对路径，可以通过pwd来查看路径，并使用systemctl enable frps打开自启动

windows客户端

  • 在frps文件中新建批处理文件autostart.bat文件：
    @echo off
chcp 65001
title 内网穿透_不要关闭此窗口！！！
echo ---------------------分割线-----------------
echo 不要关闭此窗口！！！
echo 不要关闭此窗口！！！
echo 不要关闭此窗口！！！
echo ---------------------分割线-----------------

if not defined TAG (
	set TAG=1
	start wt -p "cmd" %0 #要确保安装了windows terminal，如果没有安装，可以在Microsoft store中安装
	exit
)

:home
frpc -c frpc.ini
goto home #为了崩溃或者异常后可以重启
  • 创建autostart.bat的快捷⽅式
  • 打开 C:\Users\username\AppData\Roaming\Microsoft\Windows\Start Menu\Programs\Startup\，将快捷⽅式粘贴到进去
  • 这个⽅法在每次PC开机时，就会弹出Windows Terminal的窗⼝，可能有点碍事，但你可以直接看到frpc的运⾏状态
  • 如果你暂时不需要启动frpc，直接Ctrl + C终⽌即可，然后需要运⾏的时候再去⼿动运⾏ autostart.bat 即可
  • 使用shutdown /r /t 0重启windows服务器

jupyter notebook配置

详情可见frp实现内网穿透以及配置Jupyter Notebook远程连接与使用frp穿透远程访问Jupyter Notebook方法

生成nootbook配置文件

执行以下命令，会在用户目录下生成的配置文件~/.jupyter/jupyter_notebook_config.py，之后在这个文件中再进行配置。

jupyter notebook --generate-config

详细配置设置

  1. 进入python环境：
    from notebook.auth import passwd
passwd()
#设置自己的密码，例如123
#然后两次输入确认生成加密字符串
#一定保留好加密字符串
  2. 对~/.jupyter/jupyter_notebook_config.py进行配置允许访问：
    c.NotebookApp.allow_remote_access = True  #允许远程访问
c.NotebookApp.allow_root = True          #允许root访问
c.NotebookApp.ip='*'                     # 这一项为noteboook运行所占用的IP
c.NotebookApp.password = '上面复制的加密字符串'
c.NotebookApp.open_browser = False       # 禁止自动打开浏览器
c.NotebookApp.port =8888                 # 端口
c.NotebookApp.notebook_dir = '设置Notebook启动进入的目录'
    注意：如果用frp做内网穿透的话，这里的端口需要对应上面frp客户端web服务配置的端口号，tensorboard可视化等等其他web服务也是一样
  3. 配置完成，重启notebook即可
    使用nohup命令后台运行jupyter notebook，并将输出的内容追加的内容输出到jupyter.out文件中，同时将错误信息也输出到文件中。
    nohup jupyter notebook >>jupyter.out 2>&1 &
  4. 使用frp配置中的云服务器IP+端口号即可以远程访问

多个 SSH 服务复用同一端口

修改不同实例名即可

[ssh3]#修改这里的实例名
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 2333

由于云主机的frp服务器端口是开放的，任意的frp客户端都可以随意在服务器注册端口映射，这样子在公网上及其不安全，所以建议要

默认情况下只要知道 FRP 服务端开放的端口，任意 FRP 客户端都可以随意在服务端上注册端口映射，这样对于在公网上的 FRP 服务来说显然不太安全。FRP 提供了身份验证机制来提高 FRP 服务端的安全性。
可以使用token加强验证。详见frp帮助文档

#在common中加入以下参数
token = [密码] #在frps与frpc的common中都加入以下参数

frp配置实现转发多个http站点

将新加的[web]项type改为tcp，后面也不用加域名或者ip。
frp会直接将其当作tcp数据包处理，只处理到了传输层(tcp)，而没有到应用层(http)。
配置如下：

[web]
type = http
local_port = 8501
remote_port = 8080
custom_domains = 122.51.109.45

[web2]
type = tcp
local_ip = 127.0.0.1
local_port = 9995
remote_port = 9995

[web3]
type = tcp
local_ip = 127.0.0.1
local_port = 8502
remote_port = 8081
